Von Satellitenfernsehen und Satellitenschüsseln #Teil2

Hier die Fortsetzung aus Teil 1..

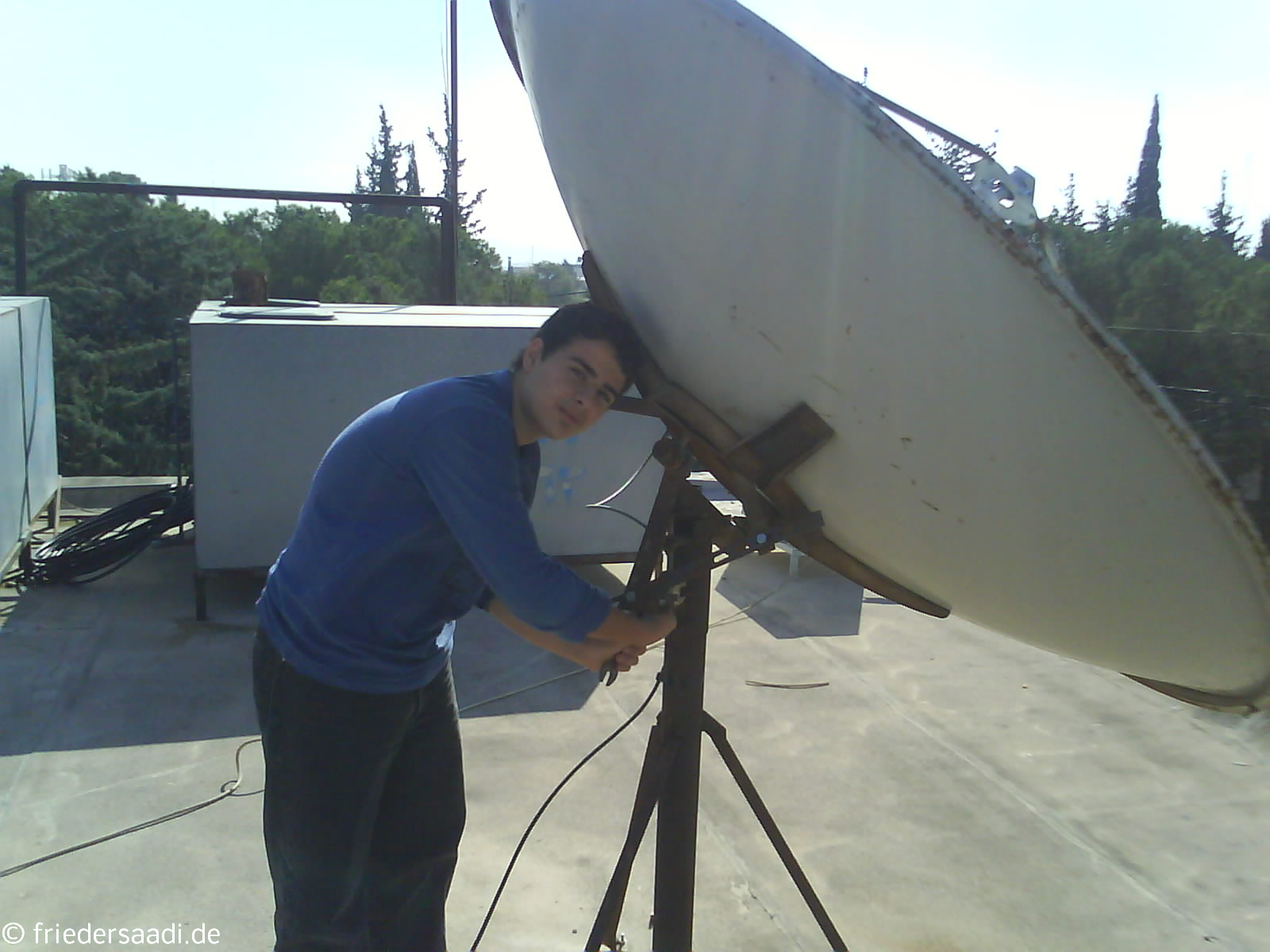

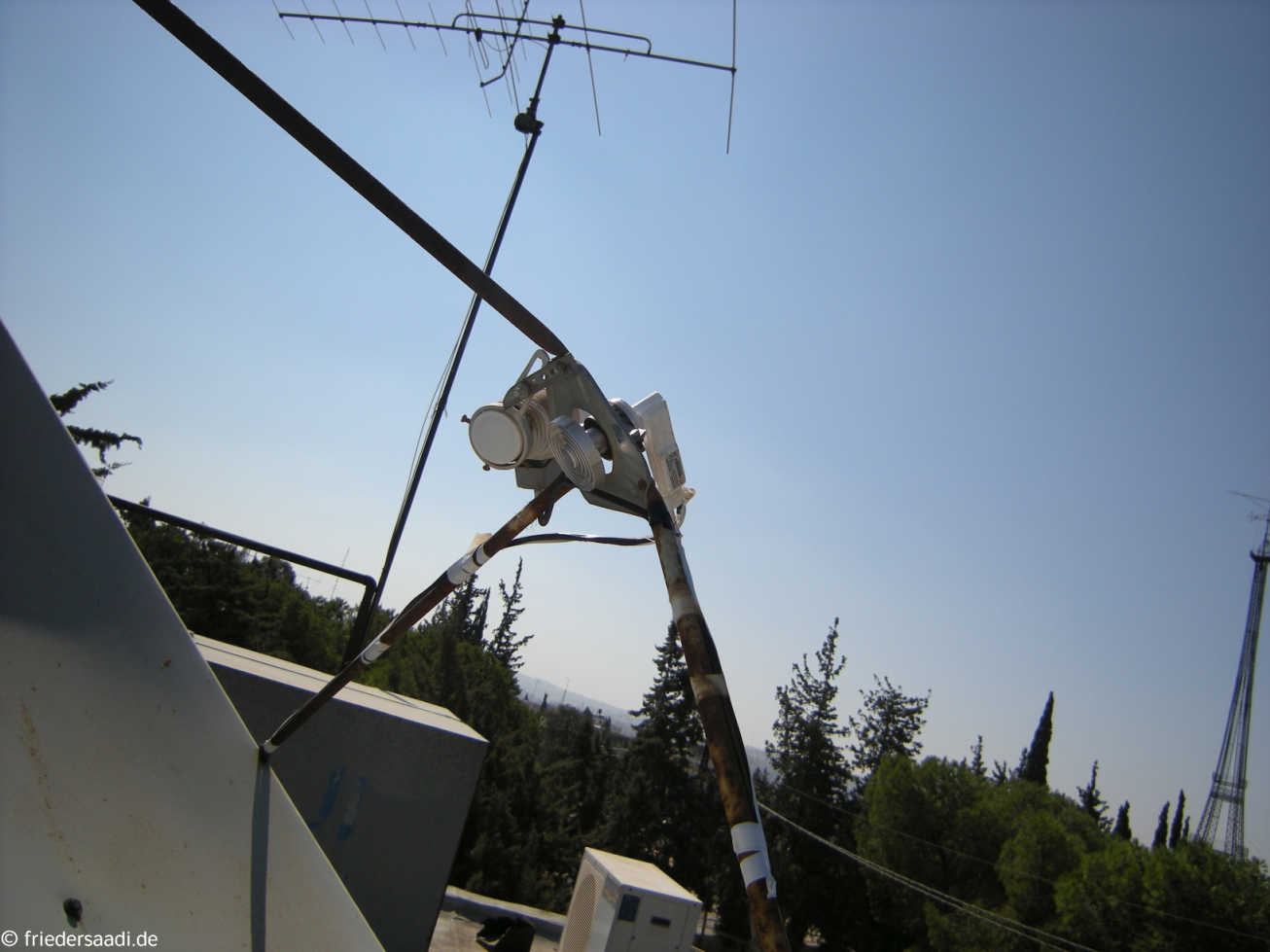

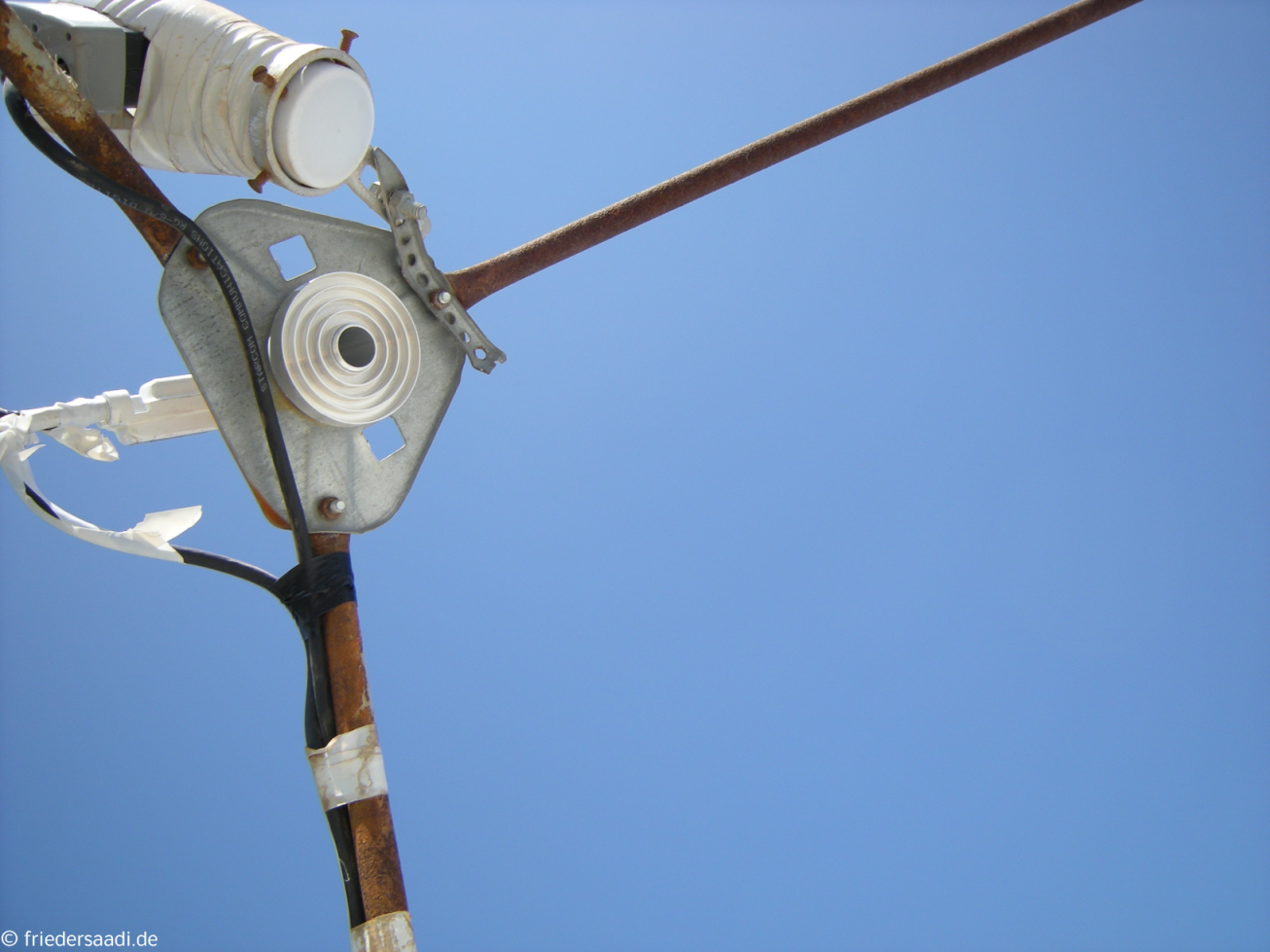

nun nachdem ich die LNBs als Flanschausführung samt Feedhorn besorgt habe, bin ich direkt aufs Dach gerannt, und habe alles montiert und die Schüssel von Hotbird 13°Ost Richtung Astra 1 19,2° Ost gedreht, und siehe da
nach einer guten halben Stunde Einbau und Fummelei am LNB kam plötzlich ein Signal auf TP 12110 H (Astra 1H). Nach Feinausrichtung im gefühlten Nanometerbereich und endlosem rumgeschraube kam dann schon mehr an deutschen TV Programmen zum Vorschein.


Nach einem halben Jahr, also mitte 2010, kam mir die Idee einen DiSEqC Switch zu missbrauchen, um neben dem Digitalen Empfang auch die Analogen Sender, die noch vorhanden waren auch zu testen.

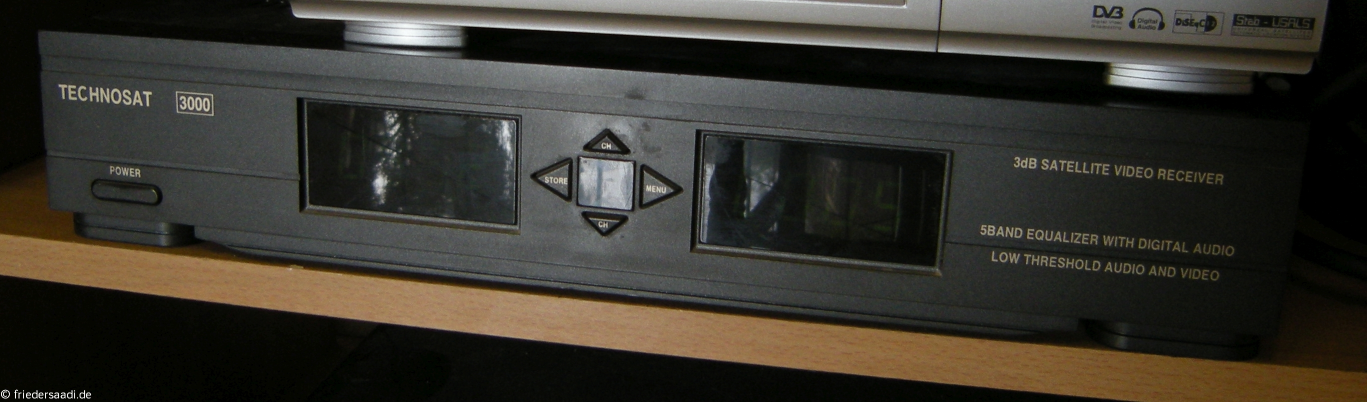

Den Analogreceiver habe ich im Urlaub 2010 aus Damaskus-Syrien im TV-Reparaturshop gebraucht besorgt. Zum Glück hatte der Ladeninhaber noch ein paar analoge Kisten, und er konnte es nicht verstehen warum 2010 noch jemand einen Analogen Receiver kauft. Ich hatte es ihm versucht zu erklären aber ich glaube er hat es nicht so recht verstanden ;) ...

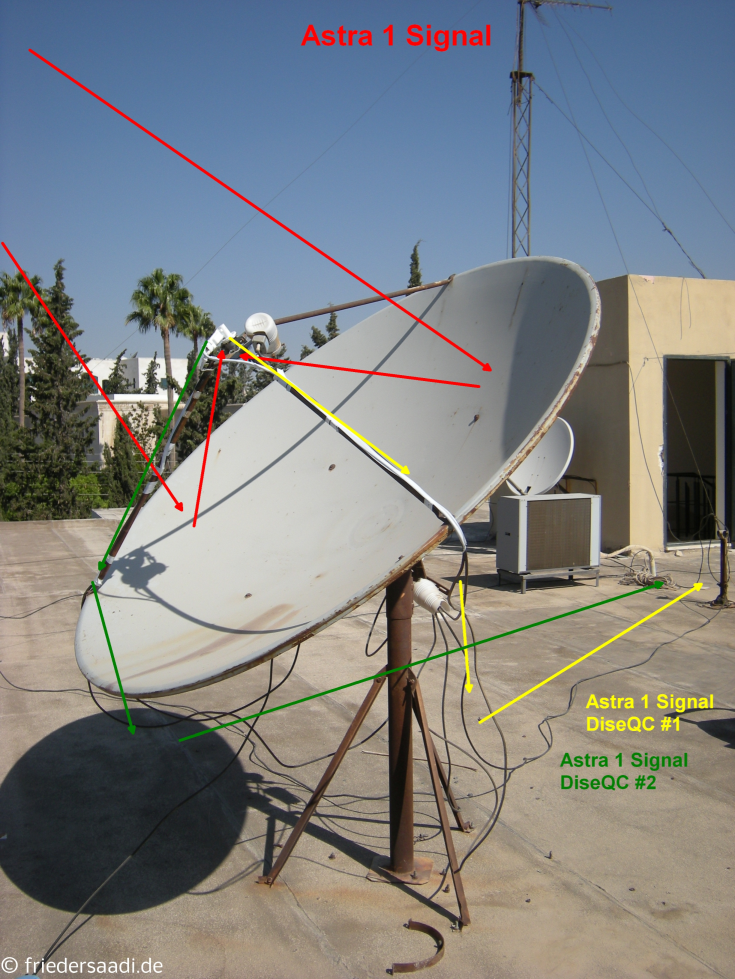

Ich habe einfach einen Dual Output FlanschLNB auf einen 4fach Diseqc switch gegeben, Standardmäßig ist der Analogreceiver auf CH1 und der Digitalreceiver auf CH2, und dadurch konnte man, obwohl der Analogreceiver gar kein DiSEqC kann, den trotzdem ansteuern.

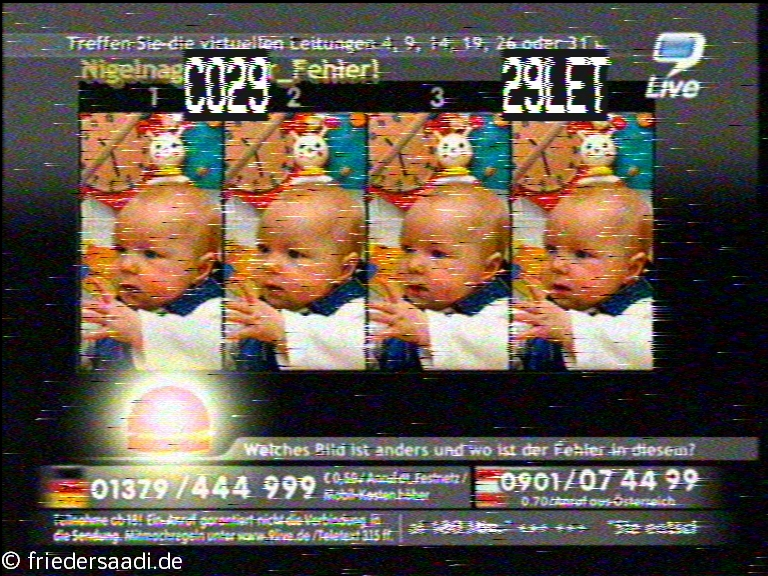

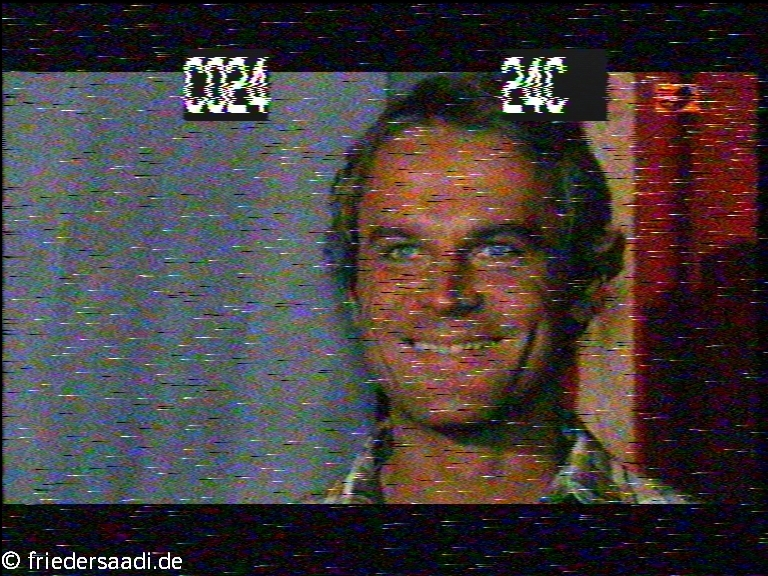

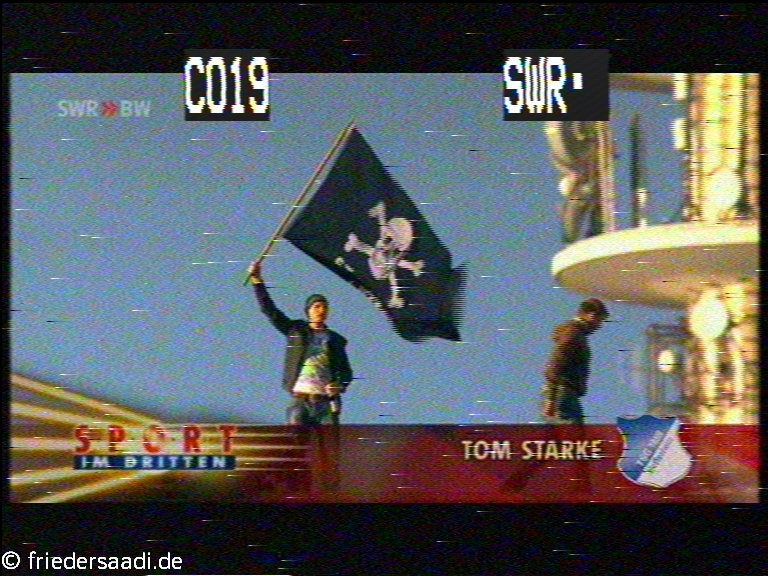

Beweis für den Analogempfang:









VERSION VOM 15.04.2011
Hier die genauen TPs (ausgenommen DVB-S2):



_______________________
Astra 1H

DIGITAL (24h empfang)

11798 H Sehr gut (Sky DE)
11954 H Mittel (ZDF, ZDFinfo, KiKa, ZDF_neo, 3Sat, Theaterkanal)
12032 H Sehr gut (SKY DE)
12051 V Gut (Pro7/Sat1/Kabel1 Österreich/Schwiiz/dt. Regional)
12110 H Sehr gut (RBB/NDR/MDR/SWR-RP Regionalfenster)
12129 H Mittel (CanalSat France)
12207 V Gut (CanalSat France)
12266 H Mittel (SR Fernsehen, BR Alpha/ viele dt. Radioprogramme)


12285 V Gut (ORANGE)
12344 H Mittel (RTL Nederland, etc.)
12363 V Schwach (CanalSat France)
12422 H Mittel (WDR/EinsFestival HD)
12522 V SehrSchwach (CanalSat France)

_______________________
Astra 1M Europebeam
ANALOG (24h empfang)

10714 H Mittel (KiKA + SIXX )
10758 V Schwach (QVC)
10803 H Mittel (N24)



HDTV [update] (nur morgens-vormittags 06 am - 03 pm)
10832 H Mittel (HD+)



Astra 1M Widebeam

DIGITAL (24h empfang)
11509 V Sehr gut (GlobeCast TP)
11538 V Sehr gut (GlobeCast TP)
11720 H Sehr gut (SKY Deitschland)
11739 V Sehr gut (MTV Viacom Pay TV)
11758 H Sehr gut (SKY DE)
11778 V Sehr gut (Turner Europe)
11817 V Sehr gut (CanalSat France)
11856 V Sehr gut (CanalSat France)
11876 H Sehr gut (SKY DE)
11895 V Sehr gut (CanalSat France)
11934 V Sehr gut (CanalSat France)
11973 V Sehr gut (MTV/VIVA/Nickelodeon Deutschland / MTV Netw.)
11992 H Sehr gut (UPC DIREKT)
12012 V Sehr gut (CanalSat France)

HDTV [update] (24h empfang)
11464 H Sehr gut (HD+)
11914 H Sehr gut (SKY DE)
12012 V Sehr gut (CSAT Fr)

ANALOG (24h empfang)

11523 H Sehr gut (Sport1 aka. DSF)
11553 H Sehr gut (Tele5)
11582 H Sehr gut (NDR)
11612 H Sehr gut (VIVA)
11641 H Sehr gut (N-TV)
11656 V Sehr gut (RBB Brandenburg)

____________________
Astra 1KR
ANALOG

10891 H Schwach (SWR-RP)
10906 V Schwach (HSE 24)
11082 H Sehr Schwach (Abends stärker) (BR Alpha)
11141 H Sehr Schwach (Abends stärker) (Bayerisches Fernsehen Sat)
11214 H Sehr Schwach (Abends stärker) (RTL II)
11273 H Sehr Schwach (Abends stärker) (VOX)
11391 H Sehr Schwach (Abends stärker) (SuperRTL)

DIGITAL (nur Morgens für c.a ~2h maximal 4h)

10744 H Gut(Signal nur Morgens bis 10 Uhr c.a. 2 Stunden Gut danach Sehr Schwach und weg ist das Signal) (Einsplus/extra/phoenix)
10921 H Mittel (Signal nur Morgens )

___________________

Astra 1L
ANALOG

10964 H Schwach (Abends stärker) (ZDF)
10994 H Mittel(Signal nur Morgens bis 10 Uhr) (ARTE Deutsch)
11009 V Gut (Phoenix) (24h)
11053 H Mittel(Signal nur Morgens bis 10 Uhr)(WDR)
11068 V Gut(hr Fernsehen) (24h)
11112 H Mittel(Signal nur Morgens bis 10 Uhr) (MDR)
11186 V Gut (SWR BW) (24h)
11259 V Mittel(Eurosport)
11332 H Schwach (nur Abends)(Kabel1)
11377 V Schwach (nur Abends)(DMAX)
11406 V Schwach (nur Abends) (Pro7)

DIGITAL
12610 V Schwach (nur Abends) (Csat FR)

Hier das gleiche nochmal mit Bildern der Empfangstests:


_______________________
Astra 1H

DIGITAL (24h empfang)

11798 H Sehr gut (Sky DE)

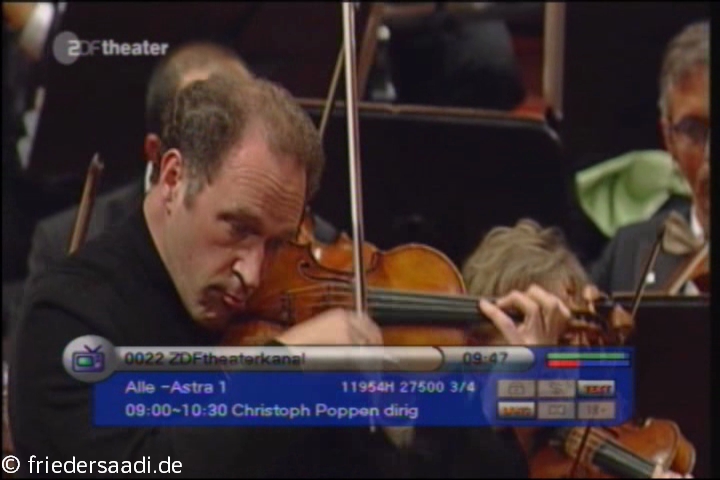

11954 H Mittel (ZDF, ZDFinfo, KiKa, ZDF_neo, 3Sat, Theaterkanal)

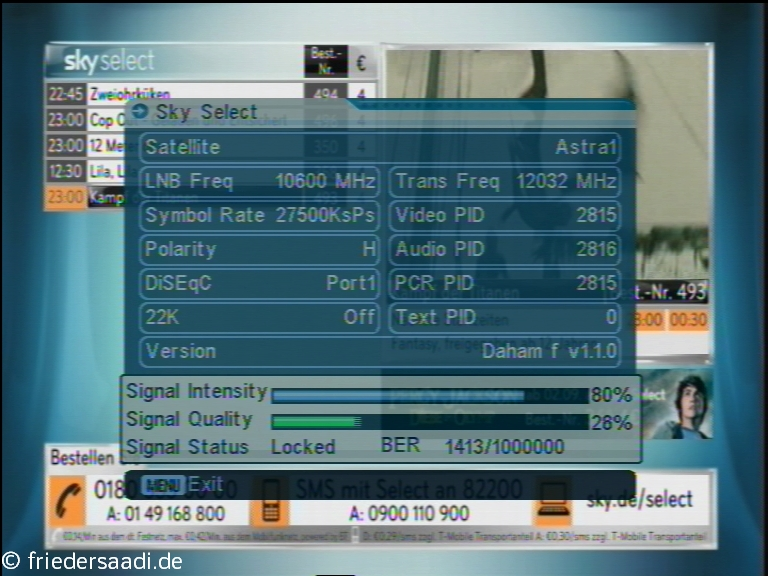

12032 H Sehr gut (SKY DE)

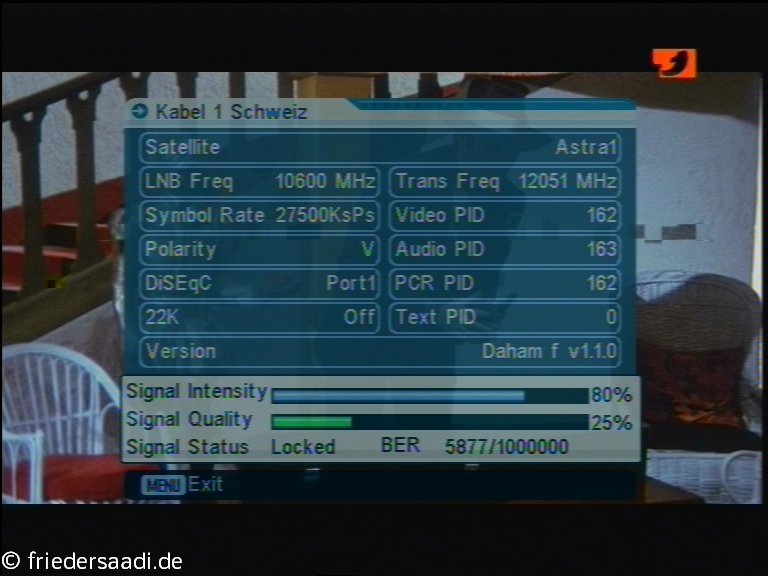

12051 V Gut (Pro7/Sat1/Kabel1 Österreich/Schwiiz/dt. Regional)

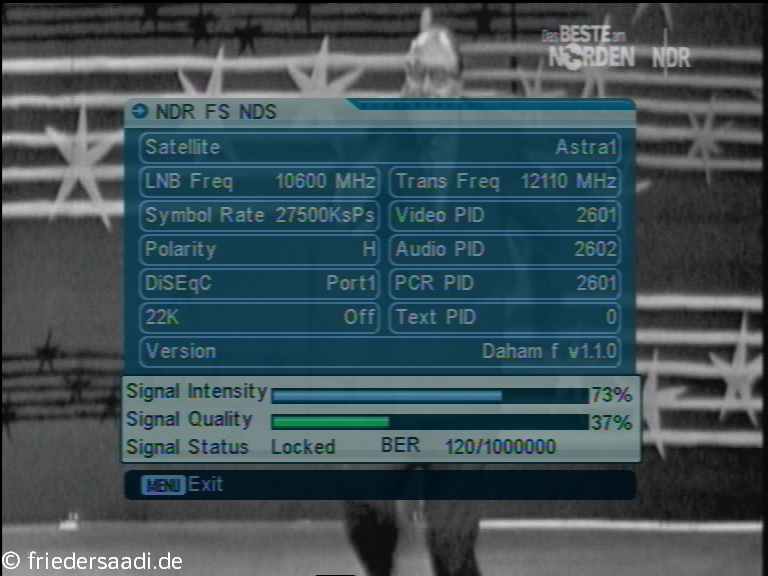

12110 H Sehr gut (RBB/NDR/MDR/SWR-RP Regionalfenster)



12129 H Mittel (CanalSat France)
12207 V Gut (CanalSat France)

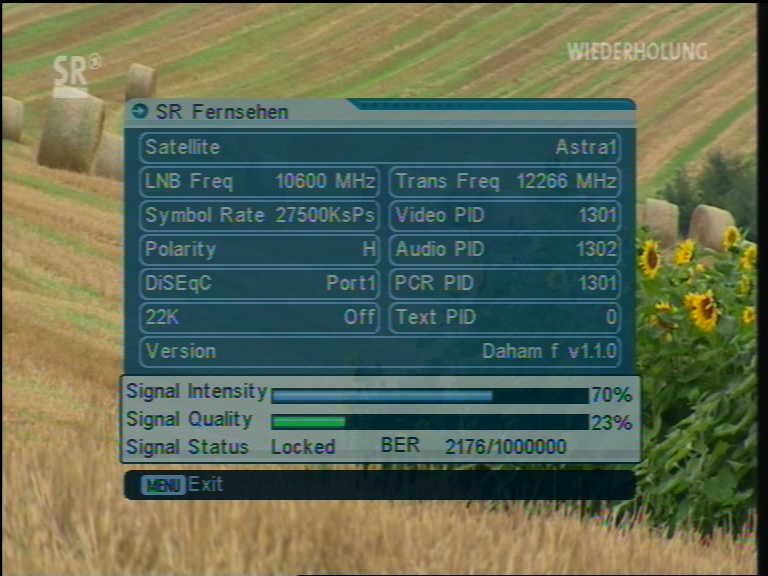

12266 H Mittel (SR Fernsehen, BR Alpha/ viele dt. Radioprogramme)

12285 V Gut (ORANGE)

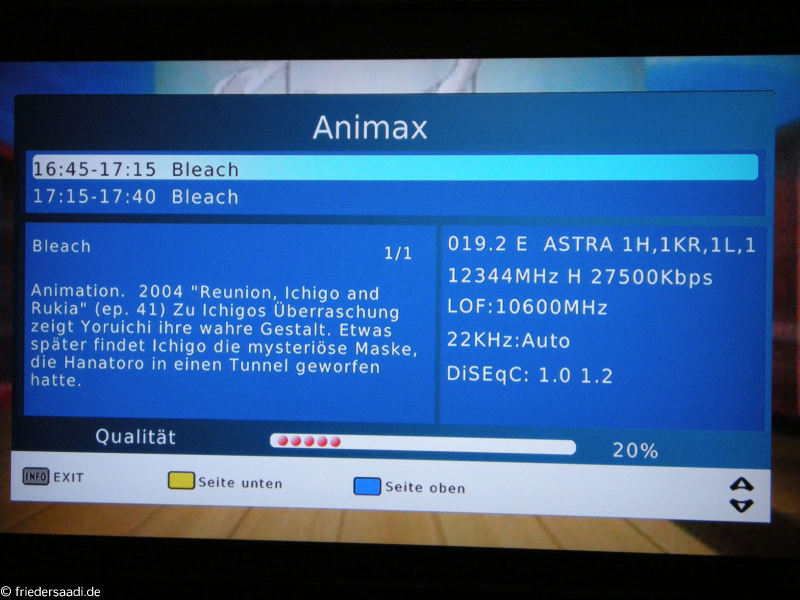

12344 H Mittel (RTL Nederland, etc.)




12363 V Schwach (CanalSat France)

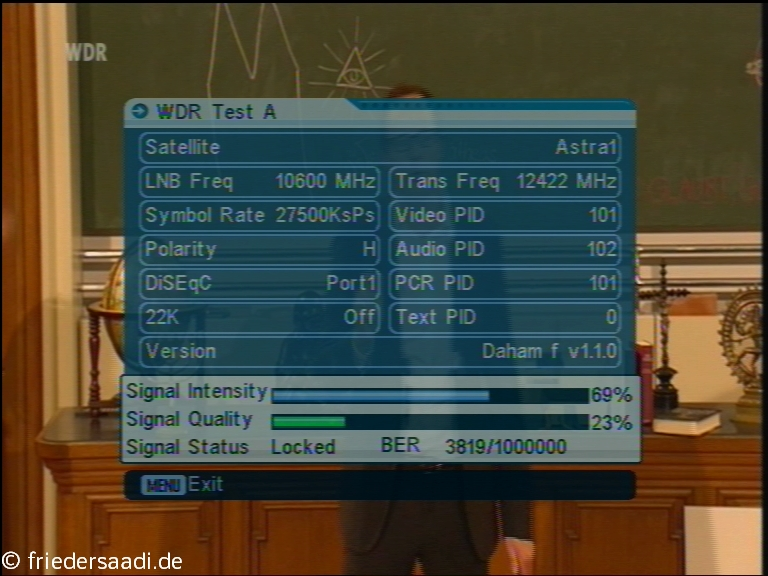

12422 H Mittel (WDR/EinsFestival HD)

12522 V SehrSchwach (CanalSat France)

_______________________
Astra 1M Europebeam
ANALOG (24h empfang)

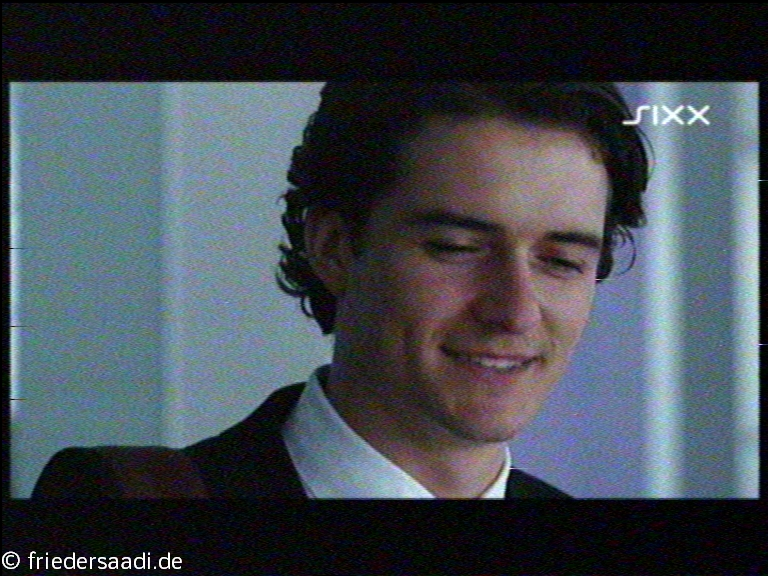

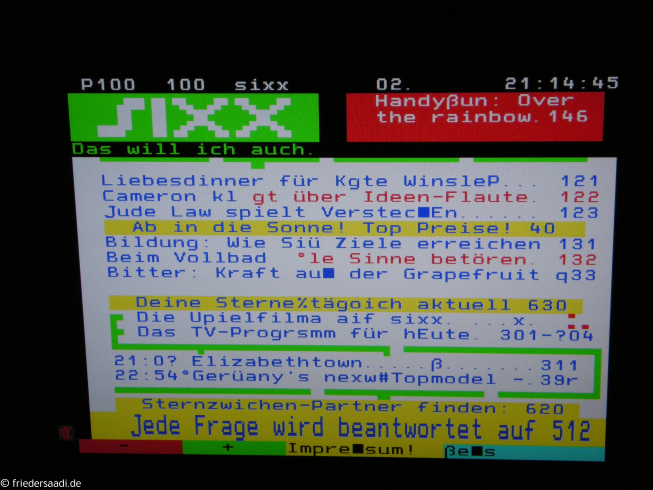

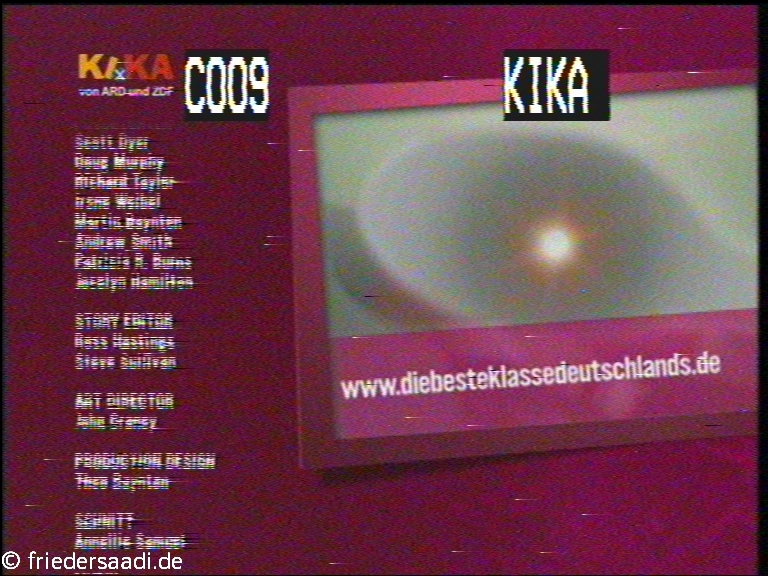

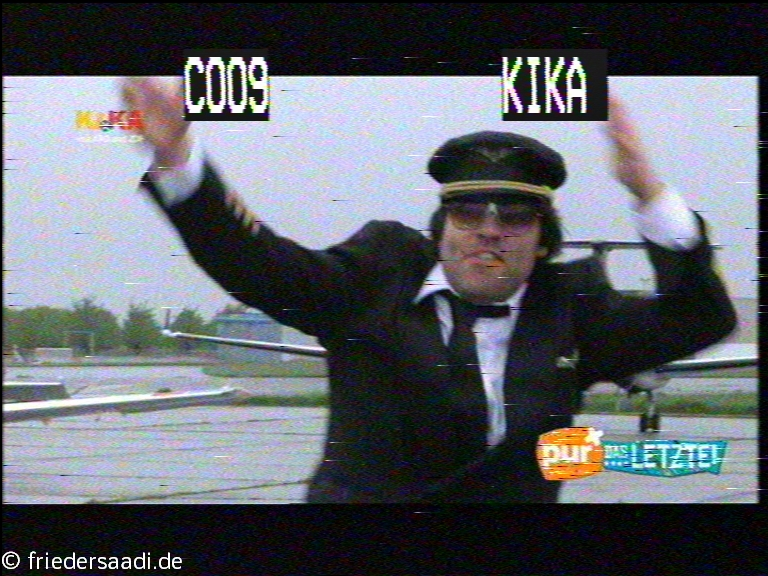

10714 H Mittel (KiKA + SIXX )





10758 V Schwach (QVC)

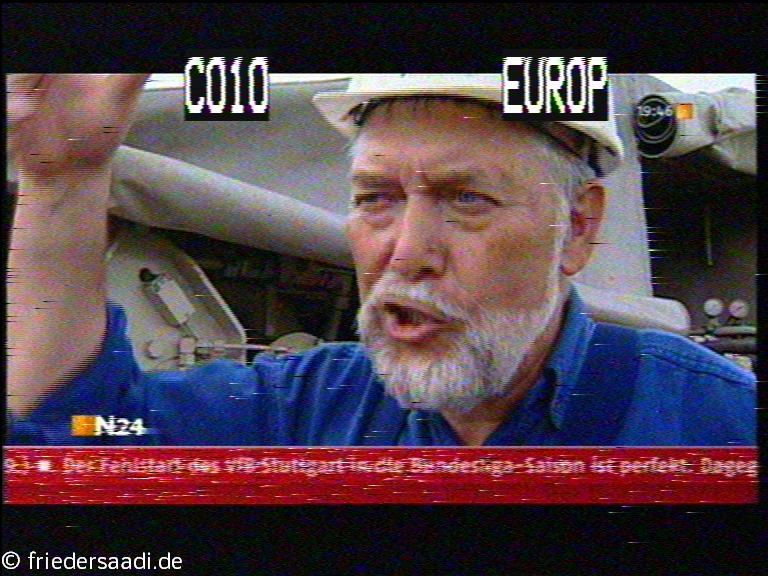

10803 H Mittel (N24)

10963 V



HDTV [update] (nur morgens-vormittags 06 am - 03 pm)
10832 H Mittel (HD+)



Astra 1M Widebeam

DIGITAL (24h empfang)
11509 V Sehr gut (GlobeCast TP)
11538 V Sehr gut (GlobeCast TP)
11720 H Sehr gut (SKY Deitschland)
11739 V Sehr gut (MTV Viacom Pay TV)
11758 H Sehr gut (SKY DE)
11778 V Sehr gut (Turner Europe)
11817 V Sehr gut (CanalSat France)
11856 V Sehr gut (CanalSat France)
11876 H Sehr gut (SKY DE)
11895 V Sehr gut (CanalSat France)
11934 V Sehr gut (CanalSat France)
11973 V Sehr gut (MTV/VIVA/Nickelodeon Deutschland / MTV Netw.)
11992 H Sehr gut (UPC DIREKT)
12012 V Sehr gut (CanalSat France)

HDTV [update] (24h empfang)
11464 H Sehr gut (HD+)
11914 H Sehr gut (SKY DE)
12012 V Sehr gut (CSAT Fr)

ANALOG (24h empfang)

11523 H Sehr gut (Sport1 aka. DSF)
11553 H Sehr gut (Tele5)
11582 H Sehr gut (NDR)
11612 H Sehr gut (VIVA)
11641 H Sehr gut (N-TV)
11656 V Sehr gut (RBB Brandenburg)

____________________
Astra 1KR
ANALOG

10891 H Schwach (SWR-RP)

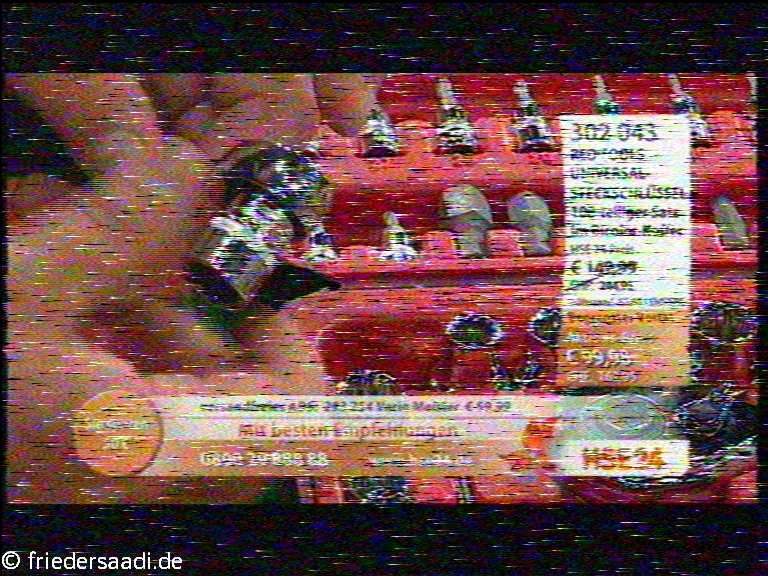

10906 V Schwach (HSE 24)
11082 H Sehr Schwach (Abends stärker) (BR Alpha)
11141 H Sehr Schwach (Abends stärker) (Bayerisches Fernsehen Sat)
11214 H Sehr Schwach (Abends stärker) (RTL II)
11273 H Sehr Schwach (Abends stärker) (VOX)

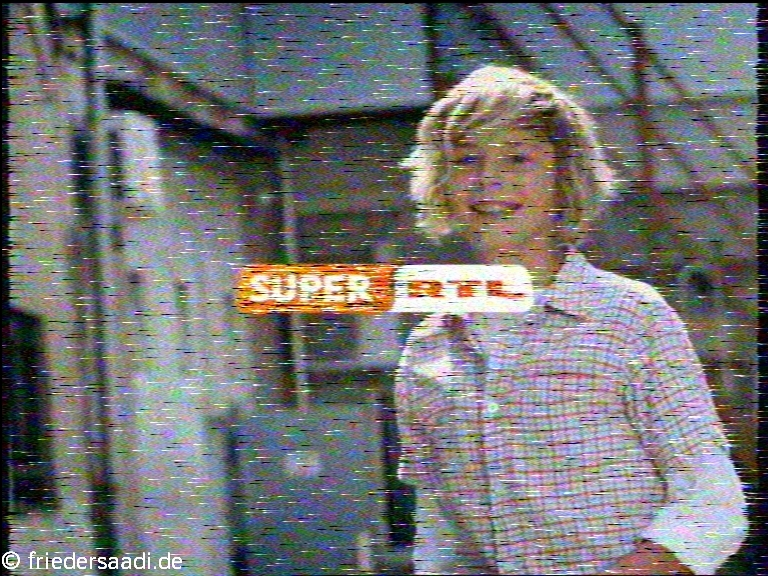

11391 H Sehr Schwach (Abends stärker) (SuperRTL)

DIGITAL (nur Morgens für c.a ~2h maximal 4h)

10744 H Gut(Signal nur Morgens bis 10 Uhr c.a. 2 Stunden Gut danach Sehr Schwach und weg ist das Signal) (Einsplus/extra/phoenix)
10921 H Mittel (Signal nur Morgens )

___________________

Astra 1L
ANALOG

10964 H Schwach (Abends stärker) (ZDF)
10994 H Mittel(Signal nur Morgens bis 10 Uhr) (ARTE Deutsch)
11009 V Gut (Phoenix) (24h)
11053 H Mittel(Signal nur Morgens bis 10 Uhr)(WDR)
11068 V Gut(hr Fernsehen) (24h)
11112 H Mittel(Signal nur Morgens bis 10 Uhr) (MDR)
11186 V Gut (SWR BW) (24h)
11259 V Mittel(Eurosport)
11332 H Schwach (nur Abends)(Kabel1)
11377 V Schwach (nur Abends)(DMAX)
11406 V Schwach (nur Abends) (Pro7)

DIGITAL
12610 V Schwach (nur Abends) (Csat FR)
